Carbon Steel Hydraulic Swing Clamp, Jenis Pascal Swing Cylinder Clamps

: Gambar besar : Carbon Steel Hydraulic Swing Clamp, Jenis Pascal Swing Cylinder Clamps

Detail produk:

Tempat asal:	Dongguan China
Nama merek:	Jiayan
Sertifikasi:	ISO9001:2008
Nomor model:	RBTU

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 Set
Kemasan rincian:	polybag dalam dan kotak karton luar
Waktu pengiriman:	7 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	300 set per minggu

Kontak

Detil Deskripsi produk

Bahan:	Baja karbon	Tekanan operasi:	1-7Mpa
Max Menahan Tegangan:	10.5Mpa	Bekerja suhu:	-10 ~ + 70 ° C
Cairan:	oli hidrolik ISO-VG32	Max stroke:	36mm
Torsi Ayun Maks:	9.3Nm	Garansi:	1 tahun (ganti gratis)
Cahaya Tinggi:	hydraulic workholding clamping fixture , rotary clamp cylinder

Swing Swing Clamp Desain Baru Long Life Rentang setidaknya 100 Juta Lingkaran Clamping Force 90KN Desain anti debu

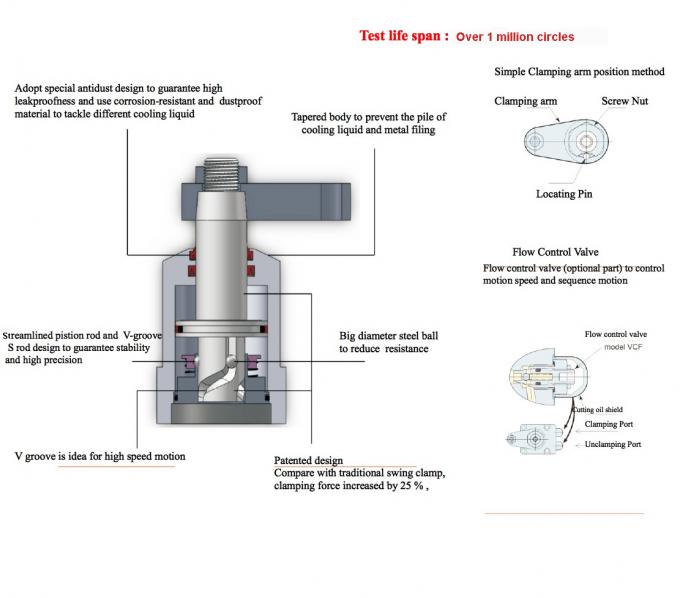

Fitur:

1. Mengadopsi desain antidust khusus untuk menjamin anti bocor yang tinggi dan menggunakan bahan tahan korosi dan tahan debu untuk mengatasi cairan pendingin

2. Batang pahat yang disederhanakan dan desain batang V-groove S menjamin stablitas dan presisi tinggi

3. V groove adalah ide untuk gerakan kecepatan tinggi

4. Tubuh meruncing untuk mencegah tumpukan cairan pendingin dan pengarsipan logam

5. bola baja berdiameter besar untuk mengurangi resistensi

6. Desain yang dipatenkan. Dibandingkan dengan penjepit ayunan tradisional, kekuatan penjepit klem ayun ini meningkat sebesar 25%

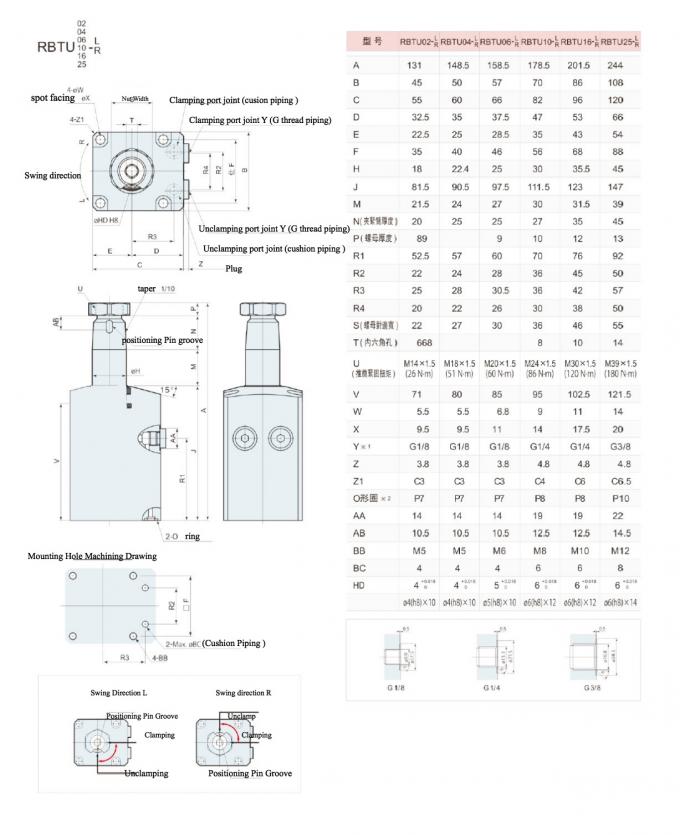

Spesifikasi

Model		RBTU02	RBTU04	RBTU06	RBTU10	RBTU16	RBTU25
Cylinder Force (Di bawah tekanan oli 7Mpa) (kN)		2.8	4.4	6.3	9.9	16,3	25,8
Kekuatan Clamping	Di bawah tekanan minyak 7Mpa (kN)	2.4	3.8	5.3	8.3	13,5	21,2
Kekuatan Clamping	Clamping arm Length (mm)	35	40	50	60	70	90
Lubang silinder (mm)		29	36	42	52	65	82
Dia Batang Piston (mm)		18	22,4	25	30	35,5	45
Area Piston (cm2)		4.1	6.2	8.9	14.2	23,3	36,9
Sudut Ayunan		90 Gelar +/- 3 Derajat
Memposisikan Ketepatan Alur Pin		+/- 1 derajat
Mengulangi presisi Clamping		+/- 0,5 derajat
Total stroke (mm)		18	20,5	23,5	26,5	28,5	36
Ayunan ayunan (mm)		10	12,5	13,5	16,5	18,5	23
Menjepit stroke (mm)		8	8	10	10	10	13
Max Swing Torque (Nm)		0,7	1,6	1,8	3.4	5.6	9.3
Kapasitas Silinder	Clamp (cm3)	7.3	12,8	21,0	37,5	66,4	132,9
Kapasitas Silinder	Unclamp (cm3)	11,9	20,9	32,6	56,3	94.6	190,1
Berat badan (kg)		1.4	1.9	2.6	4.4	6.9	12,9
